美標對焊環松套法蘭尺寸表大全

作者來源:不銹鋼法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-08-17
導讀：美標對焊環松套法蘭PN2.0Mpa（class150LB）~PN11.0Mpa（class600LB）尺寸對照表大全 PN2.0Mpa（class150LB）對焊環松套法蘭尺寸 公稱尺寸 鋼管外徑 A 連接尺寸 法蘭厚度 C 法蘭內徑 B 法蘭頸大端 N 法
美標對焊環松套法蘭PN2.0Mpa（class150LB）~PN11.0Mpa（class600LB）尺寸對照表大全
美標對焊環松套法蘭樣式圖片

PN2.0Mpa（class150LB）對焊環松套法蘭尺寸

公稱尺寸 鋼管外徑
 A		 連接尺寸 法蘭厚度
C		 法蘭內徑
 B		 法蘭頸大端
N		 法蘭高度
 H		 圓角
R		 對焊環
DN NPS 法蘭外徑
D		 螺栓孔
中心圓直徑
K		 螺栓孔
直徑
 L		 螺栓
 Th		 螺栓孔
數量 n(個)		 高度
h		 外徑
 d
15 1/2 21.3 90 60.3 16 M14 4 11.2 22.9 30 16 3 51 34.9
20 1/4 26.9 100 69.9 16 M14 4 12.7 28.2 38 16 3 51 42.9
25 1 33.7 110 79.4 16 M14 4 14.3 34.9 49 17 3 51 50.8
32 1-1/4 42.4 115 88.9 16 M14 4 15.9 43.7 59 21 5 51 63-5
40 1-1/2 48.3 125 98.4 16 M14 4 17.5 50,0 65 22 6 51 73.0
50 2 60.3 150 120.7 18 M16 4 19.1 62-5 78 25 8 64 92.1
65 2-1/2 76.1 180 139.7 18 M16 4 22.3 78,5 90 29 8 64 104.8
80 3 88.9 190 152.4 18 M16 4 23.9 91.4 108 30 10 64 127.0
100 4 114.3 230 190.5 18 Ml 6 8 23.9 116.8 135 33 11 76 157.2
125 5 139.7 255 215.9 22 M20 8 23.9 144.4 164 36 11 76 185.7
150 6 168.3 280 241.3 22 M20 8 25.4 171.4 192 40 13 89 215.9
200 8 219.1 345 298.5 22 M20 8 28.6 222.2 246 44 13 102 269,9
250 10 273 405 362.0 26 M24 12 30.2 277.4 305 49 13 127 323.8
300 12 323.9 485 431.8 26 M24 12 31.8 328.2 365 56 13 152 331.0
350 14 355.6 535 476.3 30 M27 12 35.0 360.2 400 79 13 152 412.8
400 16 406.4 595 539.8 30 M27 16 36.6 411.2 457 87 13 152 469.9
450 18 457 635 577.9 33 M30 16 39.7 462.3 505 97 13 152 533.4
500 20 508 700 635.0 33' M30 20 42.9 514.4 559 103 13 152 584.2
600 24 610 815 749.3 36 M33 20 47.7 616.0 663 111 13 152 692.2



PN5.0Mpa（class300LB）對焊環松套法蘭尺寸

公稱尺寸 鋼管 外徑 A 連接尺寸 法蘭厚度
C		 法蘭內徑
B		 法蘭頸大端
 N		 法蘭高度
 H		 圓角
R		 對焊環
DN NPS 法蘭
外徑
 D		 螺栓孔中心圓
直徑
K		 螺檢孔直徑
 L		 螺栓
Th		 螺栓孔數量
n（個）		 高度
h		 外徑
d
15 1/2 21.3 95 66.7 16 M14 4 14.3 22.9 38 22 3 51 34.9
20 3/4 26.9 115 82.6 18 M16 4 15.9 28.2 48 25 3 51 42.9
25 1 33.7 125 88.9 18 M16 4 17.5 34.9 54 27 3 51 50.8
32 1-1/4 42.4 135 98.4 18 M16 4 19.1 43.7 64 27 5 51 63.5
40 1-1/2 48.3 155 114.3 22 M20 4 20.7 50.0 70 30 6 51 73.0
50 2 60.3 165 127.0 18 M16 8 22.3 62.5 84 33 8 64 92.1
65 2-1/2 76.1 190 149.2 22 M20 8 25.4 78.5 100 38 8 64 104.8
80 3 88.9 210 168.3 22 M20 8 28.6 91.4 117 43 10 64 127.0
100 4 114,3 255 200.0 22 M20 8 31.8 116.8 146 48 11 76 157.2
125 5 139.7 280 235.0 22 M20 8 35_0 144, 4 178 51 11 76 185.7
150 6 168.3 320 269.9 22 M20 12 36.6 171.4 206 52 13 89 215.9
200 8 219.1 380 330.2 26 M24 12 41.3 222.2 260 62 13 102 269.9
250 10 273 445 387.4 30 M27 16 47.7 277.4 321 95 13 254 323.8
300 12 323.9 520 450.8 33 M30 16 50.8 328.2 375 102 13 254 38L0
350 14 355.6 585 514.4 33 M30 20 54.0 360.2 425 111 13 305 412.8
400 16 406.4 650 571.5 36 M33 20 57.2 411.2 483 121 13 305 469.9
450 18 457 710 628.6 36 M33 24 60.4 462.3 533 130 13 305 533.4
500 20 508 775 685.8 36 M33 24 63.5 514.4 587 140 13 305 584.2
600 24 610 915 812.8 42 M39X3 24 69.9 616.0 702 152 13 305 692.2

PN11.0Mpa（class600LB）對焊環松套法蘭尺寸

公稱尺寸 鋼管 外徑 A 連接尺寸 法蘭厚度
C		 法蘭內徑
B		 法蘭頸大端
N		 法蘭高度
H		 圓角
R		 對焊環
DN NPS 法蘭外徑
D		 螺栓孔中心圓直徑
 K		 螺栓孔直徑
 L		 螺栓
Th		 螺栓孔數量
n個		 高度
h		 外徑
d
15 1/2 21.3 95 66.7 16 M14 4 14.3 22.9 38 22 3 76 34.9
20 3/4 26.9 115 82.6 18 M16 4 15.9 28.2 48 25 3 76 42,9
25 1 33.7 125 88.9 18 M16 4 17.5 34.9 54 27 3 102 50.8
32 I-1/4 42,4 135 98.4 18 M16 4 20.7 43.7 64 29 5 102 63.5
40 1-1/2 48.3 155 114.3 22 M20 4 22.3 50.0 70 32 6 102 73.0
50 2 60.3 165 127.0 18 M16 8 25.4 62.5 84 37 8 152 92.1
65 2-1/2 76.1 190 149.2 22 M20 8 28,6 78.5 100 41 8 152 104.8
80 3 88.9 210 168.3 22 M20 8 31.8 9L4 117 46 10 152 127.0
100 4 114.3 275 215.9 26 M24 8 38.1 116.8 152 54 11 152 157.2
125 5 139.7 330 266.7 30 M27 8 44.5 144.4 189 60 11 203 185.7
150 6 168.3 355 292.1 30 M27 12 47.7 171.4 222 67 13 203 215.9
200 8 219.1 420 349.2 33 M30 12 55.6 222.2 273 76 13 203 269.9
250 10 273 510 431.8 36 M33 16 63.5 277.4 343 111 13 254 323,8
300 12 323.9 560 489.0 36 M33 20 66.7 328.2 400 117 13 254 381.0
350 14 355.6 605 527.0 39 M36X3 20 69.9 360.2 432 127 13 305 412.8
400 16 406.4 685 603.2 42 M39X3 20 76,2 411.2 495 140 13 305 469.9
450 18 457 745 654.0 45 M42X3 20 82,6 462.3 546 152 13 305 533.4
500 20 508 815 723.9 45 M42X3 24 88.9 514.4 610 165 13 305 584,2
600 24 610 940 838.2 51 M48X3 24 101.6 616.0 718 184 13 305 692.2


注：

1、對焊環的壁厚S—般不小于鋼管名義厚度，用戶應在訂貨時注明。

2、對焊環的翻邊厚度S應不小于鋼管最小壁厚(0.875S)。

對焊環松套法蘭尺寸圖片如下

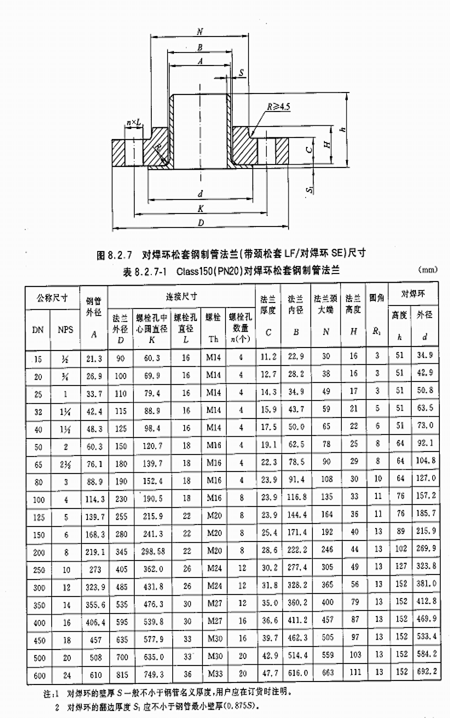

PN2.0對焊環松套法蘭尺寸圖

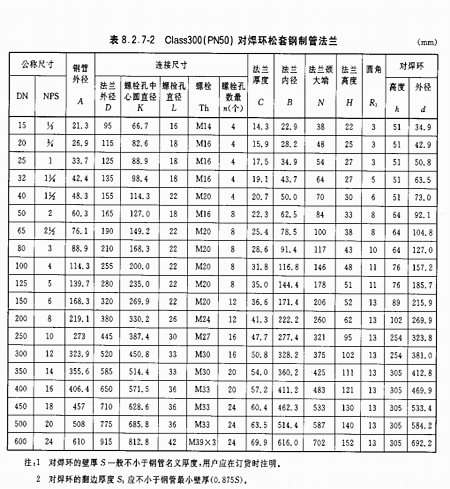

PN5.0對焊環松套法蘭尺寸圖

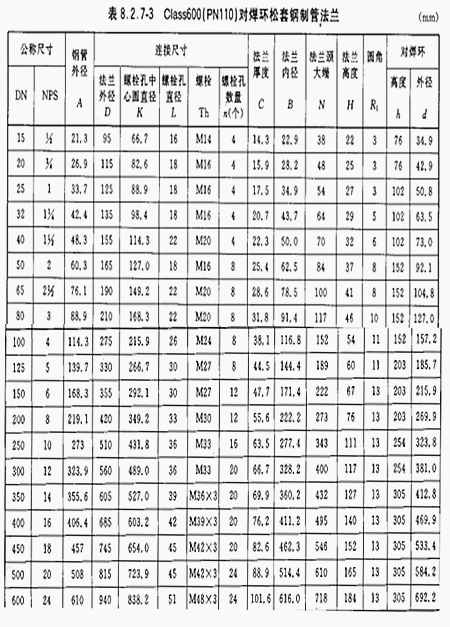

PN11.0對焊環松套法蘭尺寸圖
