管法蘭用緊固件適用范圍引用標準型式規格尺寸
作者來源:不銹鋼法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-08-18
導讀：鋼制管法蘭用緊固件(歐洲體系)HG20613-97 1、主題內容與適用范圍 本標準規定了鋼制管法蘭(歐洲體系)用緊固件的型式,規格,技術要求和使用規定。本標準適用于鋼制管法蘭用緊固件(六角
鋼制管法蘭用緊固件(歐洲體系)HG 20613 - 97
1、主題內容與適用范圍
本標準規定了鋼制管法蘭(歐洲體系)用緊固件的型式,規格,技術要求和使用規定。本標準適用于鋼制管法蘭用緊固件(六角頭螺栓,等長雙頭螺柱,全螺紋螺柱和螺母)。
1、主題內容與適用范圍
本標準規定了鋼制管法蘭(歐洲體系)用緊固件的型式,規格,技術要求和使用規定。本標準適用于鋼制管法蘭用緊固件(六角頭螺栓,等長雙頭螺柱,全螺紋螺柱和螺母)。
2、引用標準
GB2《緊固件外螺紋零件末端》
GB 90《緊固件驗收檢查,標志與包裝》
GB 196《普通螺紋基本尺寸》
GB 197普通螺紋公差與配合》
GB 901《等長雙頭螺柱一B級》
GB 1220【不銹鋼棒》
GB 90《緊固件驗收檢查,標志與包裝》
GB 196《普通螺紋基本尺寸》
GB 197普通螺紋公差與配合》
GB 901《等長雙頭螺柱一B級》
GB 1220【不銹鋼棒》
GB 3077【合金結構鋼技術條件》
GB 3098。1《緊固件機械性能螺栓,螺釘和螺柱》
GB 3098.2《緊固件機械性能螺母》
GB 3098.2《緊固件機械性能螺母》
GB 3098.4《緊固件機械性能細牙螺母》
GB 3098.6《緊固件機械性能不銹鋼螺栓,螺釘、螺柱和螺母》
GB 5782《六角頭螺栓- a和B級》
GB 5782《六角頭螺栓- a和B級》
GB 5785《六角頭螺栓一細牙- a和B級》
GB 6170(1型六角螺母- a和B級》
GB 6171(1型六角螺母一細牙- a和B級》
JB 4730《壓力容器無損檢測》
GB 6170(1型六角螺母- a和B級》
GB 6171(1型六角螺母一細牙- a和B級》
JB 4730《壓力容器無損檢測》
3、型式,規格,尺寸六角頭螺栓
3.0.1緊固件的型式有六角頭螺栓,等長雙頭螺柱,全螺紋螺柱,1型六角螺母。
a，管法蘭用六角頭螺栓的型式和尺寸應符合5782 GB(粗牙)和5785 GB(細牙)的要求。如圖3.0.2所示,螺栓的端部應采用例角端。
圖3.0.2六角頭螺檢
b，六角頭螺栓的規
格及性能等級如表3.0.2所示。
六角頭螺檢的艦格和性能等級
標準,GB 5782-A級和B級(粗牙)規格,M10,M12.M16 M20-M24 M27 8.8、A2-50 a2 - 70標準,GB5785-A 級和B級(細牙) M33×2， M30×2，M36 x3，m39.×3。M45×3、M52×3,M56×3。
3.0.3,等長雙頭螺柱
1 管法蘭用等長雙頭螺柱的型式和尺寸應符合GB 901的要求,但螺柱的兩端應采用倒1 d緩,如圖3.0.3所示。螺紋規格M30×2 x 2 M33,M36×3 M39×3,M45 x 3,M48×3。M52 1| 4。M56×4的雙頭螺柱采用細牙,螺紋尺寸和公差應符合GB 196和GB 197,媒柱末端按2倒角端的要求,其余均應符合GB 901的要求。
2，全螺紋螺栓的規格及材料牌號如圖（五）所示
3.0.5 螺母
1，管法蘭用螺母是形式和尺寸應符合GB 6170,GB 6171的要求如圖六所示
3.0.1緊固件的型式有六角頭螺栓,等長雙頭螺柱,全螺紋螺柱,1型六角螺母。
a，管法蘭用六角頭螺栓的型式和尺寸應符合5782 GB(粗牙)和5785 GB(細牙)的要求。如圖3.0.2所示,螺栓的端部應采用例角端。
圖（一）

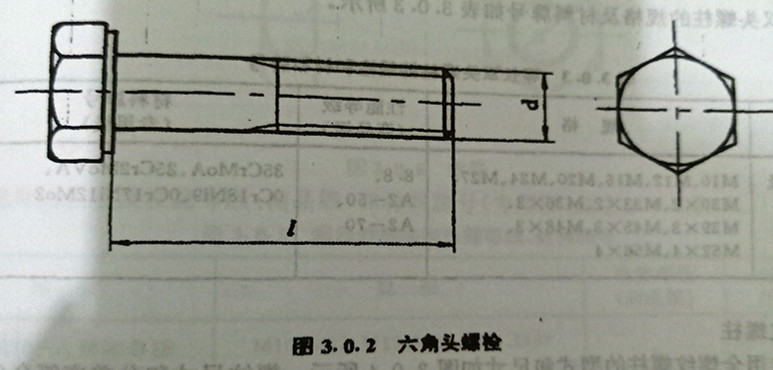

圖3.0.2六角頭螺檢
b，六角頭螺栓的規
格及性能等級如表3.0.2所示。
六角頭螺檢的艦格和性能等級
標準,GB 5782-A級和B級(粗牙)規格,M10,M12.M16 M20-M24 M27 8.8、A2-50 a2 - 70標準,GB5785-A 級和B級(細牙) M33×2， M30×2，M36 x3，m39.×3。M45×3、M52×3,M56×3。
3.0.3,等長雙頭螺柱
1 管法蘭用等長雙頭螺柱的型式和尺寸應符合GB 901的要求,但螺柱的兩端應采用倒1 d緩,如圖3.0.3所示。螺紋規格M30×2 x 2 M33,M36×3 M39×3,M45 x 3,M48×3。M52 1| 4。M56×4的雙頭螺柱采用細牙,螺紋尺寸和公差應符合GB 196和GB 197,媒柱末端按2倒角端的要求,其余均應符合GB 901的要求。
圖（二）

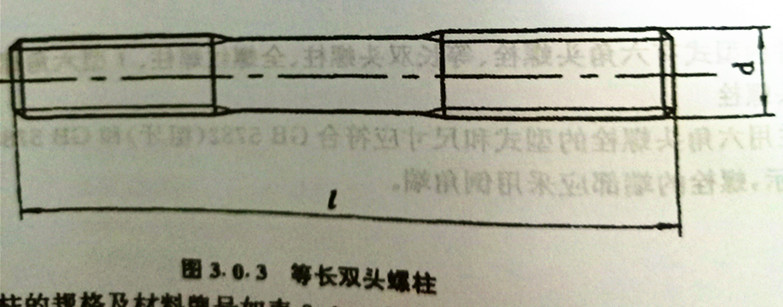

圖3.0.3等長雙頭螺柱

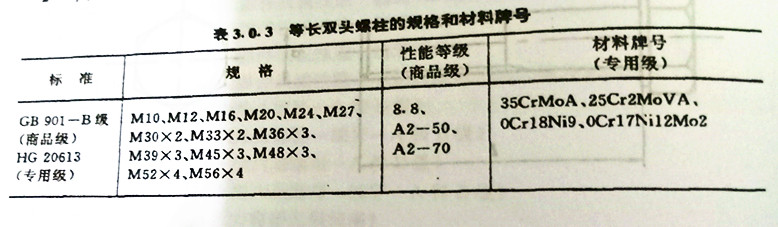

2、等長雙頭螺柱的規格及材料牌號如3.0.3所示。
3.0.3等長雙頭螺桂的規格和材料牌號
圖(三)
3.0.4全螺紋螺柱
1，管法蘭用全螺紋螺柱的型式和尺寸如圖3.0.4所示,螺紋尺寸和公差應符合GB1197和GB,螺柱端部按GB2倒角端的要求,其余均應符合GB 901的要求如圖。
圖（四）

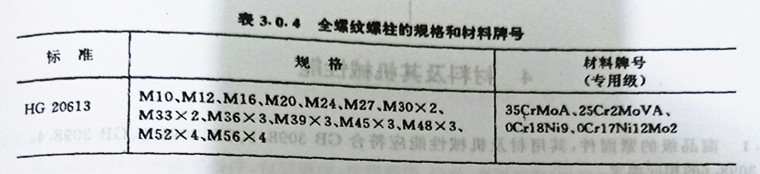

2，全螺紋螺栓的規格及材料牌號如圖（五）所示
圖（五）
3.0.5 螺母

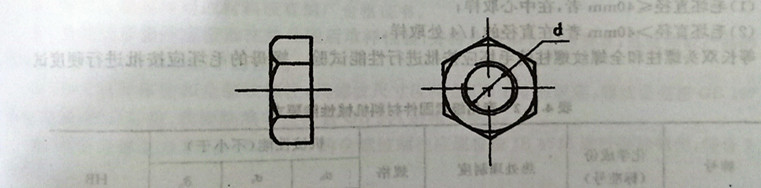

1，管法蘭用螺母是形式和尺寸應符合GB 6170,GB 6171的要求如圖六所示
圖（六）

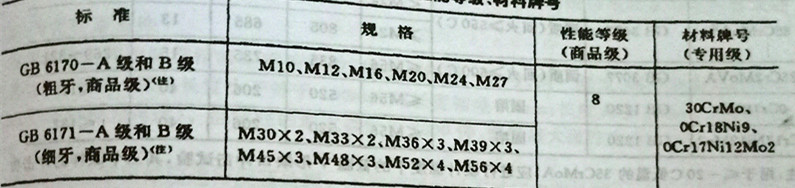

2，螺母的規格及性能等級（商品級）和材料牌號（專用級）如圖七所示
注意：專用級螺母標準號應為HG 20613。
注意：專用級螺母標準號應為HG 20613。
